产品展示 > SY系列毛纺锭子

• D13、D15系列毛纺锭子
• 上轴承固定,上、下轴承分离式结构,下支承具有自调中心作用,并有长卷簧多层油膜阻尼吸振性能。杆盘结构为合金铝套管结构,刚性强、运转平稳。
• SD33、SD43系列毛纺锭子
• 上轴承固定,下轴承为弹性支承,上、下轴承金属管弹性联结。下支承装有轴向压缩弹簧,具有缓冲消除轴向窜动和径向自调中心性能。

SY系列毛纺锭子

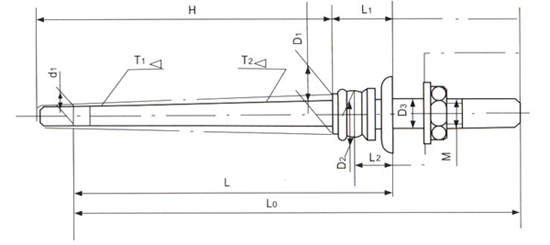

外形尺寸及结构图
   外型尺寸
型  号 H LO L L1 L2 D2 D3 d1×T1 D1×T2 M
D3213 206 420 307.5 70 35 Φ24 Φ25.5 Φ18.4×0.022 Φ24×0.063 M25×1.5
D1301C 442 310 Φ27 Φ27 Φ17.93×0.022 Φ24×0.063 M27×1.5
D1302A 230 392 260 64 Φ15.76×0.02174 Φ20×0.025
D1302B 362 254 55 31 M24×1.5
SD3314 285 447 315 70 35 Φ20.8×0.022 Φ27×0.022 M27×1.5
SD4314
SD4314Z 280 482 350 Φ23.6 Φ23.6
D1501 330 511 349 96 50 Φ40 Φ33 Φ16 Φ30 M33×1.5
D1502 230 476 314 100 Φ50
D1504 315 522.5 360.5 79 Φ45 Φ28×0.0275 Φ36.1×0.0275
   主要技术数据
型  号 上  轴  承 工作速度范围
(转/分)
卷装尺寸(mm) 适用主机
型号 内径×外径×高度
D3213 DZ2 Φ7.8×Φ18×9 5000~13000 Φ51×260 FB501
D1301C DZ3 Φ8.8×Φ20×9.6 B582  B583  B601
D1302A Φ45~Φ60×230 B581  BC584
D1302B
SD3314 Φ55~Φ60×285
FB502  FB722  FB504
B503BC  FB721
SD4314
SD4314Z Φ55~Φ60×280 FA721
D1501 DZ5 Φ12×Φ26×13 4000~8000 Φ112×330 VC442  VC442A
D1502 Φ112×330 SFGM-1
D1504 Φ112×315 BC582  BC583
